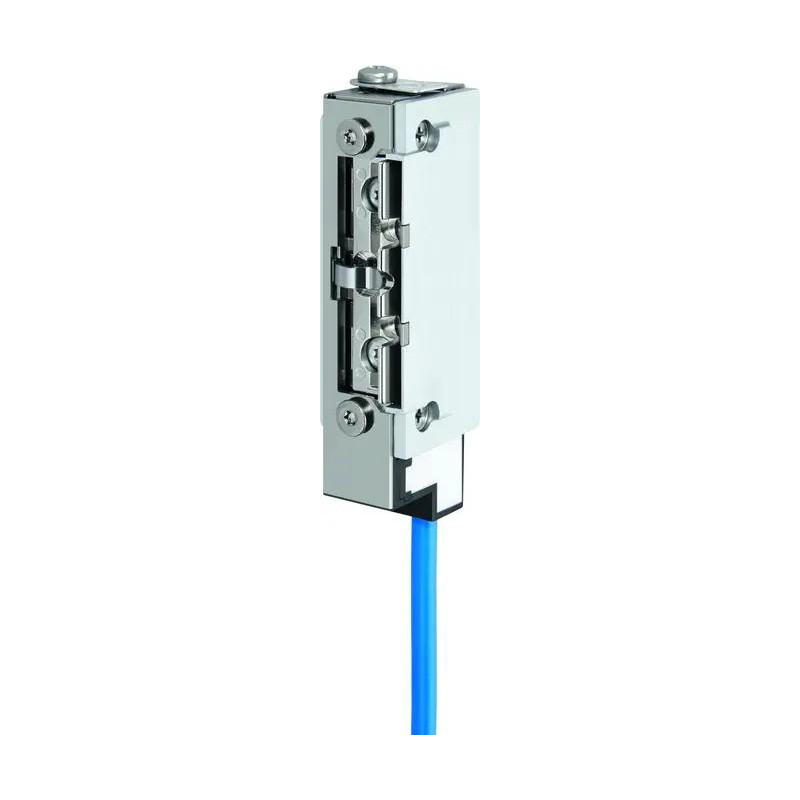

- Elektrozaczep EX11823 przeznaczony jest do stosowania w drzwiach przeciwpożarowych w strefach zagrożonych wybuchem.
- Standardowo wyposażony jest w styk monitorujący.
- Zaczep typu FaFix umożliwia regulację w zakresie 3 mm.
- Przewód przyłączeniowy ma długość 10 metrów.
- Do stosowania w strefach EX 1, 2, 21 i 22 przy energii zapłonu powyżej 3 mJ. Rodzaj zabezpieczenia przeciwwybuchowego: „ib”.
Oznaczenia:
Atmosfera gazowa: II 2G Ex ib IIB T4 Gb
Atmosfera pyłowa: II 2D Ex ib IIIC T95 °C Db
Uwaga!
Należy przestrzegać instrukcji montażu!
Elektrozaczepy w wykonaniu przeciwwybuchowym (EX) mogą być eksploatowane wyłącznie z osprzętem typu EX-i, zgodnie z instrukcją montażu.
Dane techniczne
Wymiary: głębokość 25,5 mm, wysokość 86,1 mm, szerokość 20,6 mm
Wersja: elektrozaczep przeciwwybuchowy
Wersja języka: język promieniowy (Radius)
Pozycja montażowa: uniwersalna
Napięcie: 14,8 V
Z sygnałem zwrotnym: tak
Kierunek otwierania wg DIN: lewy/prawy
Wodoszczelność: nie
Sposób montażu: wpuszczany
Rodzaj prądu: DC (stały)
Regulowany zaczep (FaFix): tak
Rodzaj odblokowania: wersja standardowa
Praca ciągła (100% czasu włączenia): tak
Odblokowanie mechaniczne: nie
Wytrzymałość: 9000 N
Rezystancja znamionowa (12 V): 120 Ω
Maks. wstępny nacisk na język (DC): 10 N
Min. wstępny nacisk (DC): 0 N
Zakres regulacji języka: 3 mm
Maks. pobór prądu (DC): 123 mA
Praca ciągła: 14,8 V
Cykle obciążenia (test zakładowy): 250 000
Wymienne przyłącze: nie
Przyłącze zaciskowe/wtykowe: nie
Dioda ochronna: tak
Zakres temperatury pracy: -15-40 °C
Certyfikacja: ATEX; EN14846
